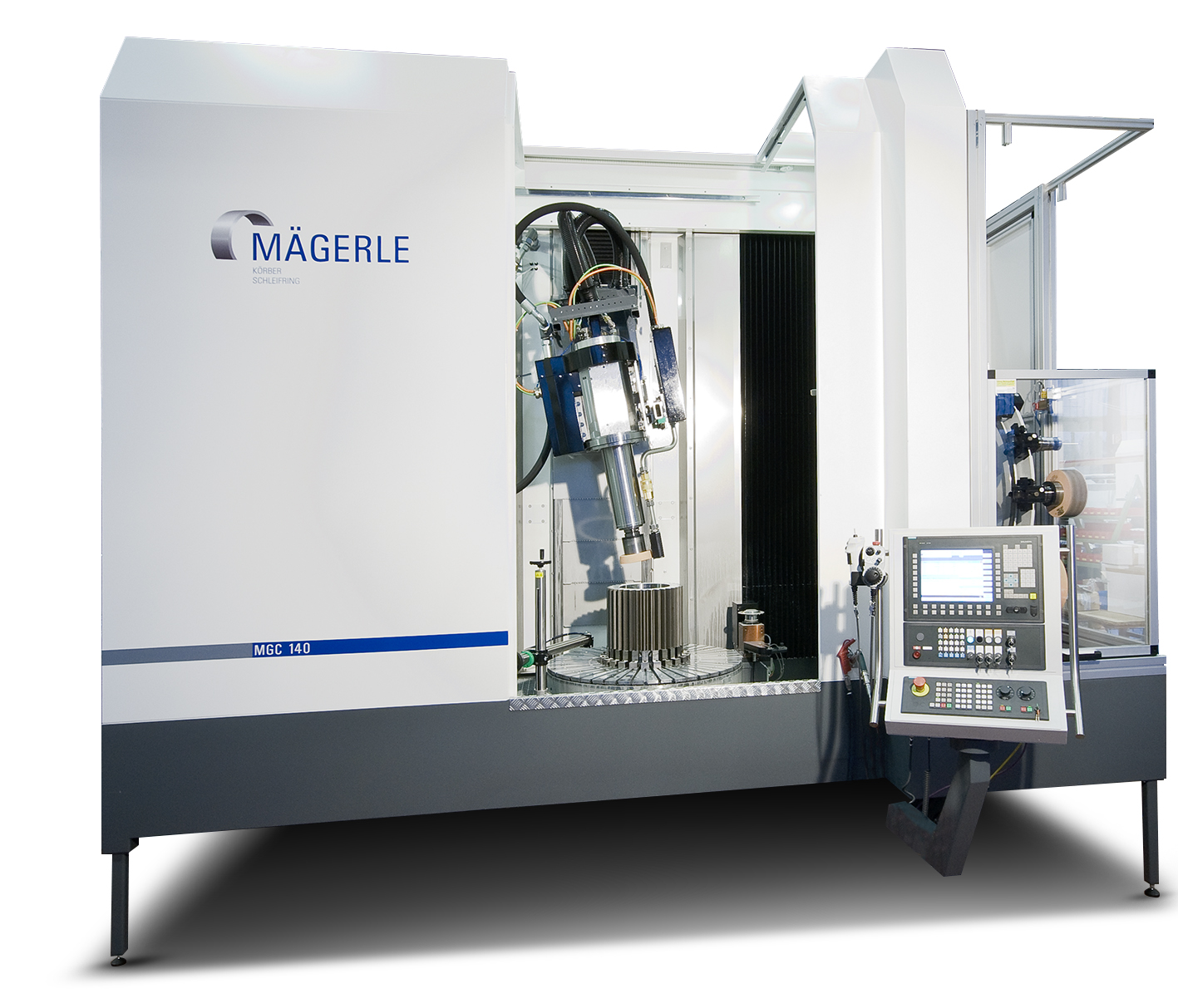

M?GERLE MGC RV

  機床特征簡要說明（Introduction）：

具有高水準的加工質量，并能滿足
各種加工要求是該系列機床顯著的
特點，尤其適合加工軸承環類的零
件，該類零件對跳動度都要求較高，
以確保運行的平穩性。該系列立式磨
床配置園臺和全自動刀具更換裝置，
這使其功能大大超出磨削的需求，無
論是車削、銑削、鉆削還是絞削或鏜
削都能在該該機床上實現，主軸垂直
安裝，并可在范圍內擺動，這給加工
不同工件提供了可能?？筛鼡Q的主軸
測量探頭，確保在一次裝夾下完成工
件復合的完美加工。

技術參數：

■X軸：
縱向行程：1400mm
移動速度：0…20m/min
■Y軸：
垂直行程：650/900/1200mm
移動速度：0…10m/min
■Z軸：
橫向行程：500mm
移動速度：0…10m/min
■磨削主軸驅動裝置-最大功率：
功率：30KW
最大轉速范圍：8000/15000rpm
■磨削砂輪線速度：35m/s
■可采用鑰匙開關切換：50m/s
■刀具長度：300mm
■砂輪尺寸：300*150*76.2mm

■刀座：HSK-B80
■旋轉臺直徑：800/1000/1200mm
