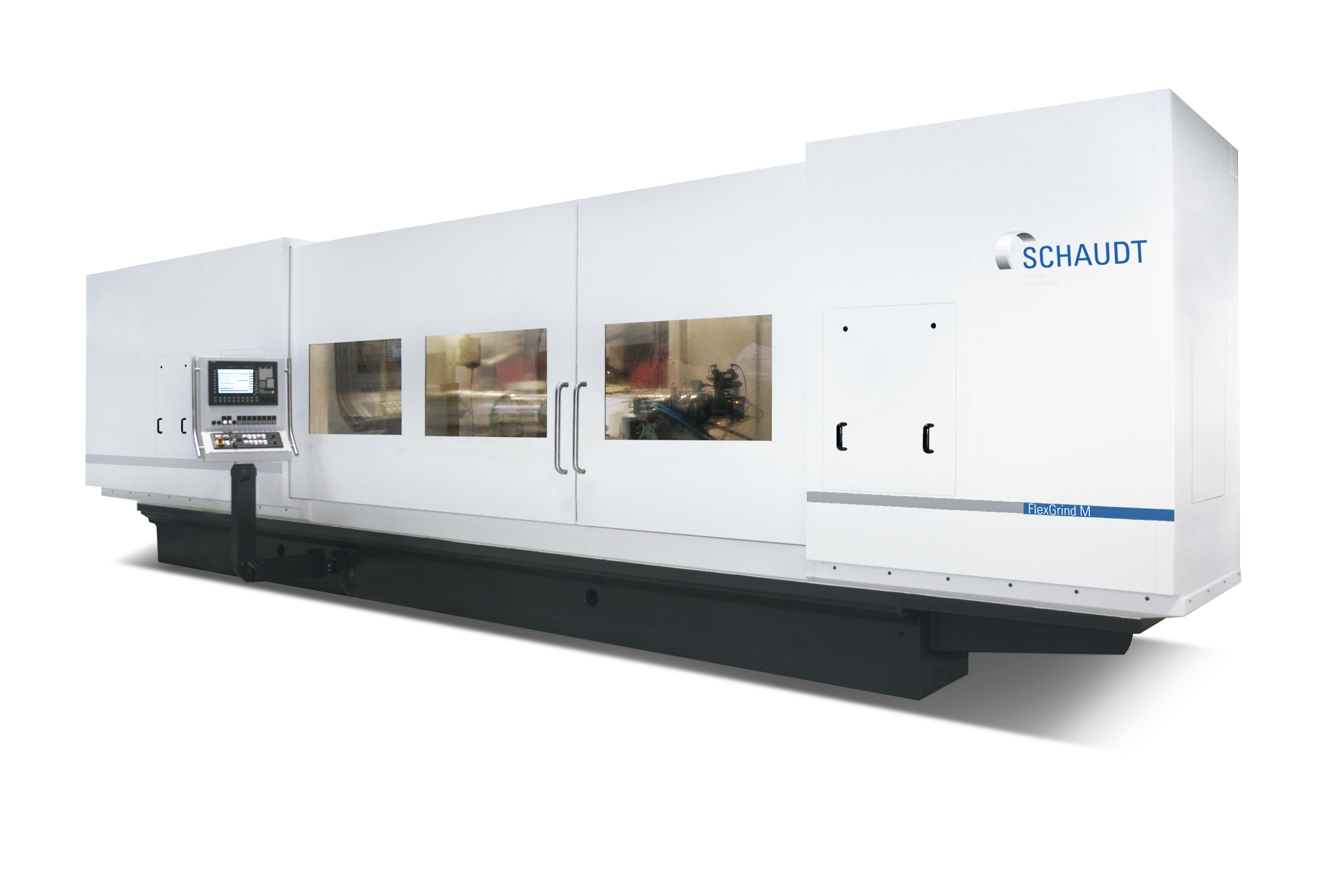

SCHAUDT FLEXGRIND M

  機床特征簡要說明（Introduction）：

■靈活的萬能外圓磨床，磨削長度最大可達4000 mm，磨削高度 310 mm
■高精度加工大而重的工件
■通過一次裝載完成全套加工實現生產安全性
■高精準的B軸，偏轉角度從 -45° 至 +225°
■Z軸V型平面滑動導軌
■精確定位，進刀精度 <0,5 µm
■通過直徑和長度測量系統 DIATRONIC 22進行測量控制磨削
■無反沖的高精度工件驅動器
■通過短的加工和調試時間實現低單位成本
■高利用率和低維護成本
■全封閉機床實現高安全標準且滿足環保要求
■絕對在線測量裝置可對機床熱變形，修整裝置損耗等進行在線補償
■采用數字伺服電機和光柵尺位置反饋裝置
■工件夾緊方式可采用內脹或外卡等多種驅動方式
■便捷的磨削參數輸入方法
■成熟的磨削循環和輔助循環
■人機對話方式設定磨削程序

技術參數：

■加工范圍：
最大兩頂尖距離：1000/2000/3000（4000）mm
中心高：260/310mm
兩頂尖最大工件重量：500/1200kg

■砂輪頭架：
X軸導軌： 滾動導軌或靜壓導軌
Y軸導軌：V－平導軌
X/Y軸最大移動速度：15000mm/min
分辨率：0.0001mm
B軸：-45°到+225°
砂輪最大直徑：610/762/900mm
砂輪最大寬度：100/125/250/300mm
外圓砂輪最大功率：15/22/30kw
最大砂輪線速度：35/50（63）m/s(無級）
內圓砂輪最大功率：1/1.5/4/7.5kw

■工件頭架：
轉速范圍：1-100/300/1000rpm
最大扭矩：55/145/600N.m
頂尖規格：MK6
最大鼻端扭矩：850/3000N.m


■尾架：
尾架形式：套筒
最大行程：100/150mm
頂尖規格：MK5/MK6
圓柱度手動調整：

■砂輪修整器：
固定在尾架上的筆式修整器：是
金剛滾輪修整器：是
碗狀滾輪修整器：不可

■控制系統：西門子840D

■整機重量：9/11/13/15T
