| SD 系列 |
|---|

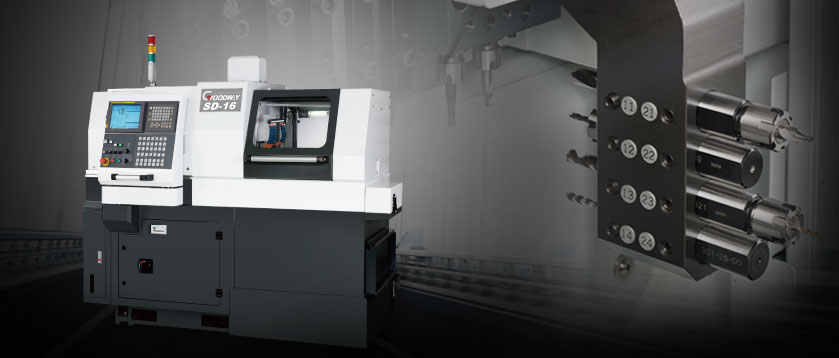

| 機型 | SD-16 | |
|---|---|---|
| 加工能力 | 最大加工直徑 | Ø 16 mm |
| 一次開夾最大加工長度 | Ø 175 mm | |
| 外徑刀具 | 刀具數 | 6 / 5 ( 選用 ) |
| 刀具規格 | □ 12 mm | |
| 內徑刀具 | 刀具數 | 4 |
| 套筒規格 | ER 16 | |
| 最大鉆孔能力 | Ø 10 mm | |
| 最大攻牙能力 | M8 x P 1.25 | |
| 側銑動力刀具 | 刀具數 | 2 / 3 ( 選用 ) |
| 最大轉速 | 8,000 rpm | |
| 伺服馬達輸出 | 0.4 kW ( 0.54 HP ) | |
| 套筒規格 | ER 11 | |
| 最大鉆孔能力 | Ø 6 mm | |
| 最大攻牙能力 | M5 x P0.8 | |
| 最大端銑能力 | Ø 7 mm | |
| 主軸 | 最大轉速 | 10,000 rpm |
| 主軸馬達輸出 ( 連續/ 30 分 ) | 2.2 / 3.7 kW ( 3 / 5 HP ) | |
| 最小分度 | 0.088o ( C 軸控制 ) | |
| 快速進給 | 24 m / min. | |
| 控制器 | FANUC Oi-TD | |
| 主軸中心高度 | 1,075 mm | |
| 冷卻水箱容量 | 140 L | |
| 機器外觀 | 2,065 x 1,355 x 1,830 mm | |
| 機器重量 | 2,000 kg | |
| 機型 | SD-16 | |
|---|---|---|
| 背面加工能力 | 最大夾持外徑 | Ø 16 mm |
| 最大前取長度 | 80 mm | |
| 最大凸出長度 | 30 mm | |
| 副主軸 | 最大轉速 | 8,000 rpm |
| 馬達規格 | 0.55 / 1.1 kW ( 0.74 / 1.48 HP ) | |
刀具系統
SD 系列結合高加工效率、小占地面積、容易操作之三大特點，提供充足的刀具數與動力刀具、C 軸等復合化功能，提供您最友善的加工環境
主軸系統
![[+]](http://www.goodwaycnc.com/exhtml_goodway/images/turning/swiss/sd_16/sd-spindle.jpg)
整機以空壓裝置取代油壓控制，兼具低污染、高安全性、易維護與省能源等優點
Z 軸采用日系高精度滾珠滑軌，無論于定位精度或低速操作的平穩性方面皆有優異的表現
Z 軸外，各軸軌道采鳩尾槽硬軌設計，經熱處理與精密研磨，軌道滑動面貼覆進口特級 Turcite B 耐磨片可降低磨耗并防止滑動遲滯現象
| 機型 | 副主軸 | 雙主軸 同期加工 |
側面 動力刀具座 |
背面 刀具座 |
主軸 C 軸控制 |
模組化 主軸設計 |
獨立 深孔鉆裝置 |
|---|---|---|---|---|---|---|---|
| SD-16 |  |
|
 |
 |
|
|
|
| : 標準 : 選用 : 不適用 |
|||||||
