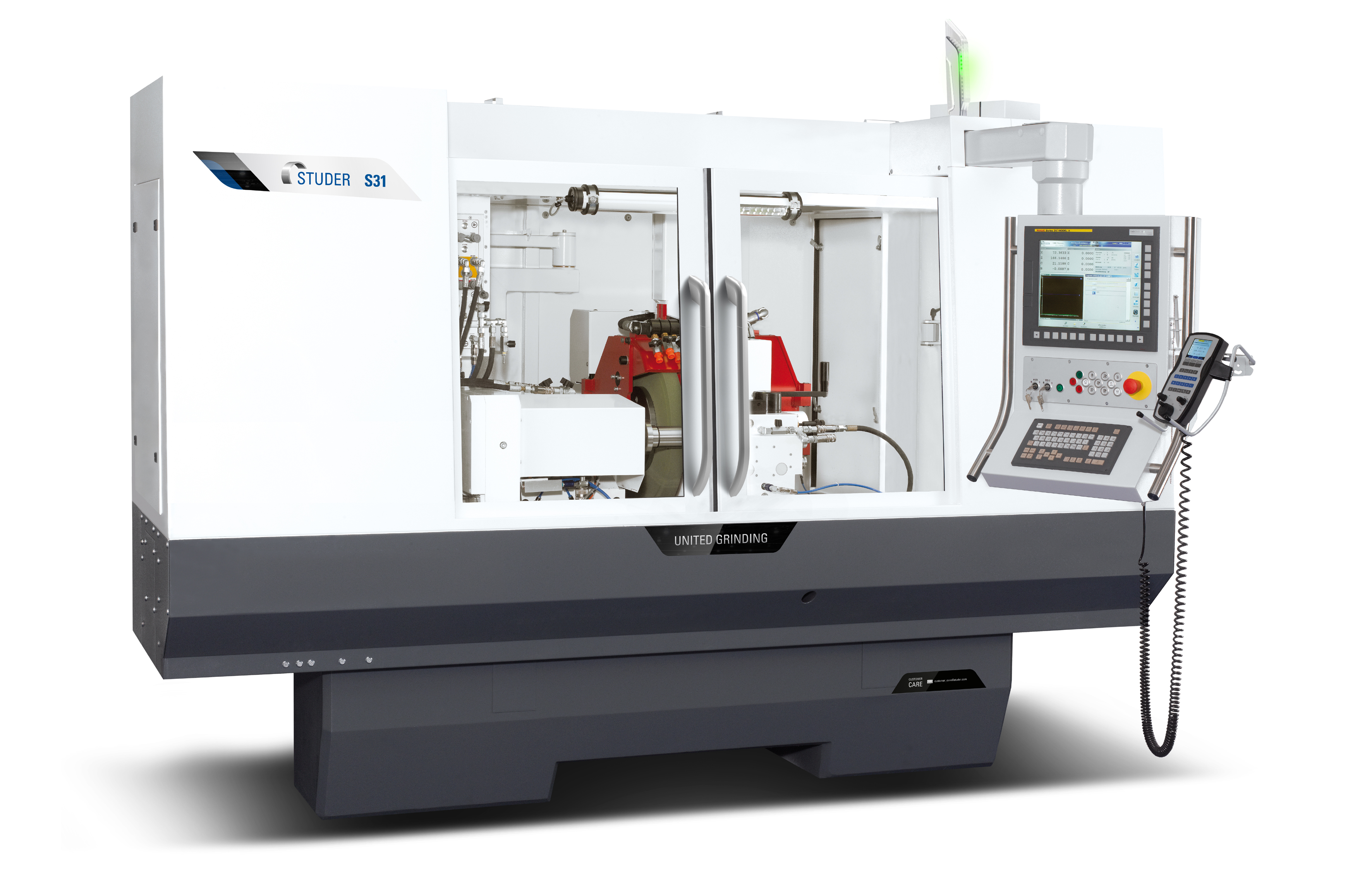

STUDER S31

  機床特征簡要說明（Introduction）：

用于大型磨削任務的多面磨削(外圓磨削，非圓成型磨削，螺紋磨削，內圓磨削)

■磨削高度 175 mm, 磨削寬度 650 或者 1000 mm
■手動或自動可旋轉的刀架磨削主軸座
■高分辨率 B軸
■頻率控制電機磨削主軸用于外部和內部磨削
■工件主軸座C軸，用于成型和螺紋磨削
■對于不同的磨削任務可提供多種工件主軸承
■全封閉機身包含兩扇移門
■人造花崗巖制成的床身
■各種配件系列

技術參數：

■主要技術規格：
頂尖距：650/1000mm
中心高：175mm
兩頂尖支承最大工件重量：80kg/120kg

■橫向滑板：X軸
最大行程：280mm
速度：0.001-5000mm/min
分辨率：
線性光柵尺測量系統：0.0001mm
(選項：旋轉測量系統）：0.0001mm

■縱向滑板：Z軸
最大行程：800/1150mm
速度：0.001-10000mm/min
分辨率：
線性光柵尺測量系統：0.0001mm
(選項：旋轉測量系統）：0.0001mm

■砂輪頭架：
回轉范圍：-15至+195度
手動回轉軸：2.5度齒牙盤
自動回轉軸：1度齒牙盤
高精分度：0.0001度
配合錐度（公稱直徑）：直徑63mm
驅動功率：7.5KW
左置外圓磨削砂輪直徑*寬度*孔徑：500*63（80F5)*203mm
右置外圓磨削砂輪直徑*寬度*孔徑：500*63（80F5)*203mm
砂輪線速度：至50m/s
內圓磨削裝置帶高頻磨削主軸：
內圓磨削主軸安裝孔徑：120mm
內圓磨削主軸轉速：24000-120000rpm

■萬能工件頭架：莫氏4號                         卡盤式工件頭架：莫氏4號
轉速范圍：1-1500rpm                             1-1500rpm
配合錐度：莫氏4號/直徑70mm                       莫氏4號/直徑70mm
驅動功率：3KW                                   3KW
活主軸磨削負載：70Nm                             100Nm
活主軸磨削圓度精度：0.0004mm(選項：0.0002mm)      0.0004mm(選項：0.0002mm)


■萬能工件頭架ISO50                             卡盤式工件頭架ISO50
轉速范圍：1-1000rpm                             1-1000rpm
配合錐度：ISO50/直徑110mm                       ISO50/直徑110mm
驅動功率：4KW                                   4KW
活主軸磨削負載：180Nm                           250Nm
活主軸磨削圓度精度：0.0004mm(選項：0.0002mm)      0.0004mm(選項：0.0002mm)
非圓成型磨削C軸：
－標準精度：0.0001度                             0.0001度
－高精度：                                       0.0001度

■尾架：
配合錐度：莫氏3號/莫氏4號
套筒行程：35mm
套筒直徑：50mm
圓柱度精度微調：范圍±40um,精度0.0001mm

■數控系統：
Fanuc 21i-TB
Fanuc 16i-TB(選項)

■機床精度
表面直線度
在650mm長度上：0.0025mm
在1000mm長度上：0.003mm

■機床裝機容量：
總功率：32KVA
氣動系統壓力：5.5bar-7bar
冷卻潤滑霧排除能力
-乳化液：1800m3/h
-油：1100m3/h

■機床重量：
650mm頂尖距：5200kg
1000mm頂尖距：6000kg
