| 列印此頁面 | LP-4033 | LP-5033 | LP-6033 | LP-7033 |
|---|---|---|---|---|
| 重要諸元 | ||||
| X 軸行程 | 4,000 mm | 5,000 mm | 6,000 mm | 7,000 mm |
| Y 軸行程 | 3,300 mm ( 4,000 mm 選配 ) | |||
| Z 軸行程 | 760 mm ( 1,000 / 1,200 / 1,400 mm 選配 ) | |||
| 主軸鼻端至工作臺面距離 | 240 ~ 1,000 mm ( 200 ~ 1,200 mm / 200 ~ 1,400 mm / 200 ~ 1,600 mm 選配 ) | |||
| 雙柱間距離 | 3,500 mm | |||
| 工作臺 | ||||
| 工作臺尺寸 ( X 方向 ) | 4,020 mm | 5,020 mm | 6,020 mm | 7,020 mm |
| 工作臺尺寸 ( Y 方向 ) | 2,400 mm | |||
| 工作臺最大載重量 | 15,000 kg | 18,000 kg | 20,000 kg | 20,000 kg |
| 主軸 | ||||
| 主軸馬達 ( 連續 / 30 分 ) | 22 / 26 kW ( 30 / 35 HP ) | |||
| 主軸轉速 | 6,000 rpm ; 8,000 / 10,000 rpm 直結式主軸 ( 選配 ) Z 軸 : 1,000 / 1,200 / 1,400 mm 可搭載 ： 4,000 / 5,000 齒輪式主軸 ( 選配 ) 6,000 / 8,000 內藏式主軸 ( 選配 ) 8,000 / 10,000 直結式主軸 ( 選配 ) |
|||
| 主軸內孔規格 | BT50 ( ISO50 ) / DIN69871-A ( 選配 ) | |||
| 主軸進給 | ||||
| 快速進給速率 X 軸 | 15,000 mm / min. | 10,000 mm / min. | 10,000 mm / min. | 7,500 mm / min. |
| 快速進給速率 Y 軸 | 15,000 mm / min. | |||
| 快速進給速率 Z 軸 | 15,000 mm / min. | |||
| 切削進給速率 | 1 ~ 10,000 mm / min. | 1 ~ 5,000 mm / min. | ||
| 刀庫 | ||||
| 刀庫容量 | 32 支刀 ( 60 / 90 / 120 選配 ) | |||
| 最大刀具直徑 / 鄰刀空 | Ø 127 / Ø 215 mm | |||
| 最大刀具長度 | 350 mm | |||
| 最大刀具重量 | 20 kg | |||
| 精度*1 | ||||
| 定位精度 ( JIS B 6338 ) | ± 0.015 mm / 全長 | ± 0.010 mm / 全長 | ||
| 定位精度 ( VDI 3441 ) | P ≤ 0.030 mm / 全長 | P ≤ 0.040 mm / 全長 | P ≤ 0.050 mm / 全長 | P = 0.040 mm / 全長 |
| 重現精度 ( JIS B 6338 ) | ± 0.003 mm | |||
| 重現精度 ( VDI 3441 ) | Ps ≤ 0.025 mm | Ps ≤ 0.030 mm | Ps ≤ 0.035 mm | Ps = 0.030 mm |
| 一般規格 | ||||
| 電力需求 | 220 ± 10 % | |||
| 氣壓壓力需求 ( 最少 ) | 5 ~ 8 ( 5 ) kg / cm² | |||
| 油壓箱容量 ( 油壓泵 ) | 120 liter ( 10 HP ) | |||
| 潤滑油箱容量 | 6 liter | |||
| 切削液容量 ( 切削液泵 ) | 750 liter ( 1.5 HP ) | |||
| 機器凈重 | 45,000 kg | 49,000 kg | 57,000 kg | 66,000 kg |

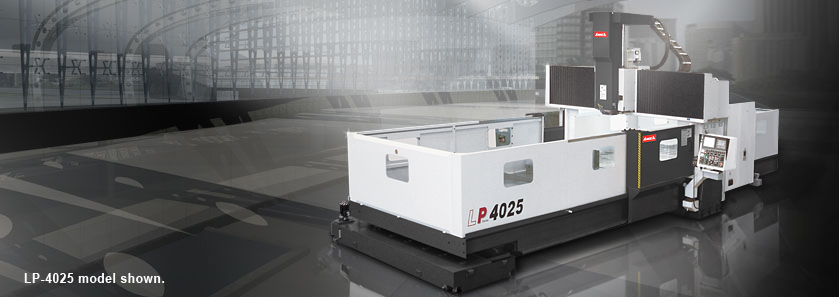

高性能龍門型加工中心機
秉持龍門世家所代表的成熟制造能力與創新研發技術，亞崴 LP 系列龍門型加工中心機，憑藉著大馬力、高剛性結構，結合高品質、自動化等周邊配備與完整的系列規格尺寸，提供您高效能、高生產力的加工對策；廣為全球知名汽車工業、精密模具工業、航太工業與能源工業等加工大廠所采用
LP 系列另可選配自動化交換頭庫與立臥換刀系統成為五面加工機，更彈性的加工能力可充分符合您今日與未來的各種加工需求
LP 產品地圖 ( 三軸行程 )
系列化產品線，規格齊全，搭配高彈性之自動化交換頭庫與立臥換刀系統，提供全自動化、高效能與高生產性之加工性能
模組化的主軸設計，提供不同的切削特性，符合多樣化的加工需求
X、Y 軸采用超高剛性滾柱型線性滑軌，兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色，剛性與控制性大幅提升
Z 軸采用高剛性硬軌設計，經熱處理后再精密研磨，適合重切削。 ( 選用直結式高速主軸，Z 軸可選擇滾柱型線性滑軌設計 )
高剛性結構
一體式底座采用復合四滑軌設計，底座尺寸依行程長度比例加大，消除工作臺懸垂問題，確保最佳支撐剛性
大跨距對稱式中心驅動設計，X 軸滾珠導螺桿在運動軸向中心，提供高精度與重負荷之軸向進給能力，避免因偏置驅動
所產生之移動件游離與導軌磨耗不均勻等現象發生
配置螺桿減震機構，降低長尺寸螺桿懸垂回轉之震動，提升加工精度
LP-2516 / 3016 / 4016 / 5016 一體式底座，采用滾柱型線性滑軌設計
