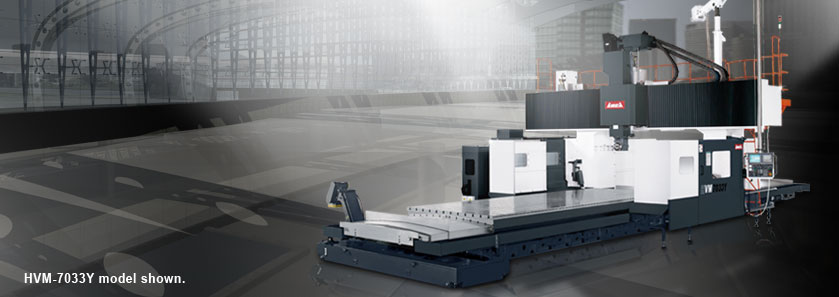

| HVM-6033Y | HVM-7033Y | HVM-6032 | ||
| 重要諸元 | ||||
| X 軸行程 | 6,000 mm ( 236.2" ) | 7,000 mm ( 275.6" ) | 6,000 mm ( 236.2" ) | |
| Y 軸行程 | 4,500 mm ( 177.2" ) | 4,500 mm ( 177.2" ) | 3,900mm ( 153.5" ) | |
| Z 軸行程 | 1,000 mm ( 39.3" ) | 1,000 mm ( 39.3" ) | 1,000 mm ( 39.3" ) | |
| 工作臺尺寸 | 6,020 x 2,400 mm ( 237.0" x 94.5" ) |
6,020 x 2,400 mm ( 237.0" x 94.5" ) |
6,020 x 2,400 mm ( 237.0" x 94.5" ) |
|
| 工作臺最大載重量 | 20,000 kg ( 44,000 lb ) | 20,000 kg ( 44,000 lb ) | 20,000 kg ( 44,000 lb ) | |
| 雙柱間距離 | 3,300 mm ( 129.9" ) | 3,300 mm ( 129.9" ) | 3,200 mm ( 126.0" ) | |
| 主軸 | ||||
| 主軸馬達 ( 連續 / 30分鐘 ) |
22 / 26 kw ( 30 / 35 HP ) |
22 / 26 kw ( 30 / 35 HP ) |
22 / 26 kw ( 30 / 35 HP ) |
|
| 主軸轉速 | 10 ~ 4,000 rpm ( 立式 ) 20 ~ 2,400 rpm ( 臥式 ) |
10 ~ 4,000 rpm ( 立式 ) 20 ~ 2,400 rpm ( 臥式 ) |
10 ~ 4,000 rpm ( 立式 ) 20 ~ 2,400 rpm ( 臥式 ) |
|
| 主軸內孔規格 | BT 50 ( 7 / 24 ) | BT 50 ( 7 / 24 ) | BT 50 ( 7 / 24 ) | |
| 主軸鼻端至工作臺面距離 | 200 ~1,200 mm ( 7.9" ~ 47.2" ) ( 標準 ) 400 ~1,400 mm ( 15.7" ~ 55.1" ) ( 選配 ) |
200 ~ 1,200 mm ( 7.9" ~ 47.2" ) ( 標準 ) 400 ~ 1,400 mm ( 15.7" ~ 55.1" ) ( 選配 ) |
200 ~ 1,200 mm ( 7.9" ~ 47.2" ) ( 標準 ) 400 ~ 1,400 mm ( 15.7" ~ 55.1" ) ( 選配 ) |
|
| 進給速率 | ||||
| X 軸快速進給速率 | 10,000 mm / min. | 7,500 mm / min. ( 295.2 in / min. ) |
10,000 mm / min. | |
| Y, Z 軸快速進給速率 | 10,000 / 10,000 mm / min. ( 393.7 / 393.7in / min. ) |
10,000 / 10,000 mm / min. ( 393.7 / 393.7in / min. ) |
12,000 / 10,000 mm / min. ( 472.4 / 393.7in / min. ) |
|
| 切削進給速率 | 1 ~ 5,000 mm / min. ( 0.04 ~ 196.9 in / min. ) |
1 ~ 5,000 mm / min. ( 0.04 ~ 196.9 in / min. ) |
1 ~ 5,000 mm / min. ( 0.04 ~ 196.9 in / min. ) |
|
| 精度 | ||||
| 重現精度 ( JIS6338 ) |
± 0.003 mm ( ± 0.0001" ) |
± 0.003 mm ( ± 0.0001" ) |
± 0.003 mm ( ± 0.0001" ) |
|
| 定位精度 ( JIS6338 ) |
± 0.015 / 全長 mm ( ± 0.0006" / 全長 ) |
± 0.015 / 全長 mm ( ± 0.0006" / 全長 ) |
± 0.015 / 全長 mm ( ± 0.0006" / 全長 ) |
|
| 刀庫 | ||||
| 刀庫容量 | 60 支刀 ( 90, 120 選配 ) |
60 支刀 ( 90, 120 選配 ) |
60 支刀 ( 90, 120 選配 ) |
|
| 最大刀具直徑 ( 滿刀 / 鄰刀空 ) |
127 / 240 mm ( 5.0" / 9.4" ) |
127 / 240 mm ( 5.0" / 9.4" ) |
127 / 240 mm ( 5.0" / 9.4" ) |
|
| 最大刀具長度 | 400 mm ( 15.7" ) | 400 mm ( 15.7" ) | 400 mm ( 15.7" ) | |
| 最大刀具重量 | 25 kg ( 55 lb ) | 25 kg ( 55 lb ) | 25 kg ( 55 lb ) | |
| 立 / 臥頭交換時間 | 100 秒 | 100 秒 | 100 秒 | |
| 外觀 ( 約 ) | ||||
| 長度 | 14,875 mm ( 585" ) | 15,585 mm ( 613" ) | 14,875 mm ( 585" ) | |
| 寬度 | 8,150 mm ( 321" ) | 8,150 mm ( 321" ) | 7,475 mm ( 294" ) | |
| 高度 | 5,600 mm ( 220" ) | 5,600 mm ( 220" ) | 5,600 mm ( 220" ) | |
| 重量 | 59,000 kg ( 129,800 lb ) | 61,000 mm ( 134,200 lb ) | 58,000 kg ( 127,600 lb ) | |
| HVM-6033Y | HVM-7033Y | HVM-6032 | ||
動梁式龍門五面加工機
挾帶著業界領先科技與高品質零件，MVP 系列動梁式五面龍門加工機，以亞崴高階量產機型 HVM 系列為基礎，結合高剛性動梁結構 ( W 軸 ) 之先進設計，提供您大行程全自動多面加工的強大切削能力，此一系列加工中心機，具備 1,250 mm 超大 W 軸行程、1,000 ~ 1,400 mm Z 軸行程、自動立臥換刀機構、立 / 臥附加頭自動交換儲倉等多項同級機種所不提供或列為選配之優異特性，可以輕易達成您今日及未來的各種切削需求。
先進主軸設計
標準 4,000 rpm 大扭力兩檔齒輪無段變速主軸，可依個別加工需求選配直結式或內藏式主軸，加工更有彈性 ( 另可選配主軸中心出水功能 )。
中心對稱式主軸系統設計，將主軸、主軸馬達、驅動滾珠螺桿及雙油壓缸和齒輪箱等配置達到最佳化，有效減少溫升熱變位，并降低不平衡力矩產生，確保長時間加工之精度。
主軸采浮動式松刀設計，可防止松刀時施力于主軸軸承上，確保主軸精度。
主軸輸出圖
![[+]](http://www.awea.com/images/milling/5face-bridge/mvp/mvp-spindle-output-tw.jpg)
重負荷工作臺
工作臺采四導軌全行程支撐 ( 線軌 × 2、滾柱 / 硬軌 × 2 )。
工作臺經熱處理與精密研磨，最大荷重高達 18,000 kg ( MVP-5032 )。
高效能立 / 臥刀具交換系統 ( ATC )
高效率伺服刀庫可進行立式或臥式換刀，大幅減少非切削之作業時間。
標準 48 支刀刀臂式刀庫，另可選配 60 支刀刀庫。
Top
高剛性結構
底座、立柱及動梁皆采高剛性箱型結構設計，并實施長時間退火程序，確保高精度加工的結構基礎。
超大尺寸立柱結構，提供動梁強力支撐，避免長時間重切削條件下產生結構變形。
X 軸
X 軸滾珠螺桿配置防震機構 ( 行程 6 m 以上機型 )，有效抑制長尺寸螺桿震動變形，確保全行程之加工精度。
Z 軸
Z 軸采用日系 THK NR75 高精密線軌，具備極佳的剛性、耐久性及穩定性。
標準 1,000 mm Z 軸行程, 另可選配 1,200 或 1,400 mm 等加長行程。
W 軸
1,250 mm 超大行程之 W 軸采高剛性硬軌設計，可提供較大的防震阻尼及減低變形量。
W 軸驅動采穩定性領先業界之雙伺服同動控制技術，該技術早已應用于亞崴 LG 動柱式龍門機系列，全球銷售實績超過 300 臺。
動梁位移采雙油壓缸配重平衡，并以強力油壓鎖固機構提供任意位置之鎖固力，同時有效提升主軸、動梁與門橋于加工時之整體切削剛性。
標準臥式附加頭
采高剛性齒型聯軸定位器，提供自動 5 度分度 ( 72 個位置 ) 之多面加工能力。
高彈性加工能力
選配延長頭、35 度頭、萬向頭等亞崴自制高品質附加頭，加工應用更有彈性。
人機介面
標準五面加工座標轉換系統，座標系統可隨加工面的轉換同步變動，有效節省加工時間。
標準 FANUC 31i -MB 高速控制器，另提供其它規格控制器可供選擇。
標準臥式附加頭
采高剛性齒型聯軸定位器，提供自動 5 度分度 ( 72 個位置 ) 之多面加工能力。
高彈性加工能力
選配延長頭、35 度頭、萬向頭等亞崴自制高品質附加頭，加工應用更有彈性。
