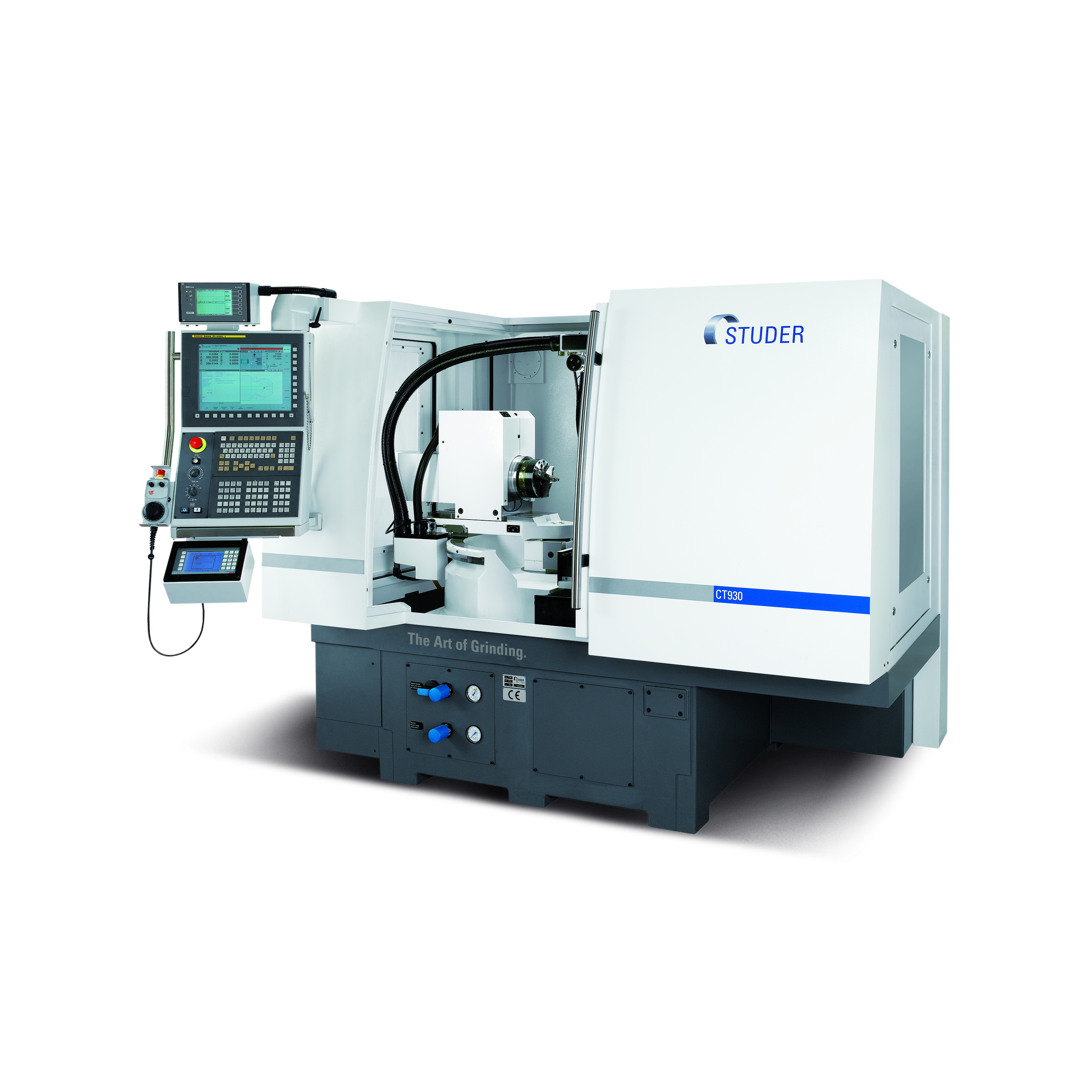

STUDER CT930

  內外圓磨床（帶有進行插補磨削B軸）:中型工件磨削(內圓磨削，外圓磨削）

機床特征簡要說明（Introduction）：

CT930是非常靈活的帶B軸的內圓磨床，它特別適用于一次性裝夾完成復雜的中型工件磨削。最多三根線性排列的HF磨削主軸（用于內部或外部加工），可適用于各種磨削應用。
■最多三根線性排列的HF磨削主軸
■各種內部和外部主軸
■B軸，自動偏轉區域?yàn)?+60° / -91°
■工件主軸座C軸，用于成型和螺紋磨削
■數控Y軸（垂直）
■全封閉機身包含移門
■測量探頭
■各種修整可能性
■操作界面包含模擬軟件 HMI-SimCT
■大型夾具及配件系列
■裝載機和外圍設備的標準接口

技術參數：

■零件長度：max.300mm
■磨削長度：max.150mm
■中心高：150mm
■平行式布置砂輪主軸數量：3
■轉塔式布置砂輪主軸數量：-
■高頻主軸直徑：100/120mm
■皮帶驅動主軸直徑：-
■外圓磨削砂輪直徑：max.250mm
■X軸行程：400mm
■Z軸行程：400mm
■B軸回轉范圍：+60°/-91°
■工件頭架主軸轉速：max.1200min-1
■主軸端承載：300Nm
■主軸端承載：max.100kg
■機床重量：3200kg
