產品詳細
| LP-2516YF | LP-3016YF | LP-4016YF | LP-5016YF | |
| 重要諸元 | ||||
| X 軸行程 | 2,500 mm | 3,000 mm | 4,000 mm | 5,000 mm |
| Y 軸行程 | 1,900 mm | |||
| Z 軸行程 | 760 mm | |||
| 主軸鼻端至工作臺面距離 | 400 ~ 1,160 mm | |||
| 雙柱間距離 | 1,700 mm | |||
| 工作臺 | ||||
| 工作臺尺寸 ( X 方向 ) | 2,310 mm | 3,260 mm | 4,200 mm | 5,000 mm |
| 工作臺尺寸 ( Y 方向 ) | 1,500 mm | |||
| 工作臺最大載重量 | 8,000 kg | 10,000 kg | 12,000 kg | 14,000 kg |
| 主軸 | ||||
| 主軸馬達 ( 連續 / 30 分 ) | 22 / 26 kW ( 30 / 35 HP ) | |||
| 主軸轉速 | 6,000 rpm ; 8,000 / 10,000 rpm 直結式主軸 ( 選配 ) | |||
| 主軸內孔規格 | BT50 ( ISO50 ) / DIN69871-A ( 選配 ) | |||
| 主軸進給 | ||||
| 快速進給速率 X 軸 | 20,000 mm / min. | 20,000 mm / min. | 15,000 mm / min. | 10,000 mm / min. |
| 快速進給速率 Y 軸 | 20,000 mm / min. | |||
| 快速進給速率 Z 軸 | 15,000 mm / min. | |||
| 切削進給速率 | 1 ~ 10,000 mm / min. | |||
| 刀庫 | ||||
| 刀庫容量 | 32 支刀 ( 60 , 90 選配 ) | |||
| 最大刀具直徑 / 鄰刀空 | Ø 127 / Ø 215 mm | |||
| 最大刀具長度 | 400 mm | |||
| 最大刀具重量 | 20 kg | |||
| 精度 | ||||
| 定位精度 ( JIS B 6338 ) | ± 0.015 / 全長 mm | |||
| 定位精度 ( VDI 3441 ) | P ≤ 0.020 mm / 全長 | P ≤ 0.025 mm / 全長 | P ≤ 0.030 mm / 全長 | P ≤ 0.040 mm / 全長 |
| 重現精度 ( JIS B 6338 ) | ± 0.003 mm | |||
| 重現精度 ( VDI 3441 ) | Ps ≤ 0.015 mm | Ps ≤ 0.020 mm | Ps ≤ 0.025 mm | Ps ≤ 0.030 mm |
| 一般規格 | ||||
| 電力需求 | 220 ± 10 % | |||
| 氣壓壓力需求 ( 最少 ) | 5 ~ 8 ( 5 ) kg / cm² | |||
| 油壓箱容量 ( 油壓泵 ) | 120 liter ( 10 HP ) | |||
| 潤滑油箱容量 | 6 liter | |||
| 切削液容量 ( 切削液泵 ) | 680 liter ( 1.5 HP ) | |||
| 機器凈重 | 26,500 kg | 29,000 kg | 33,000 kg | 36,000 kg |

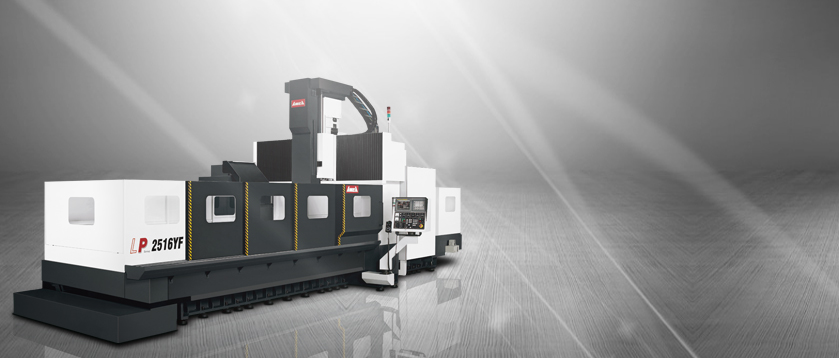

秉持龍門世家所代表的成熟制造能力與創新研發技術，亞崴 LP 系列龍門型五面加工中心機，憑藉著大馬力、高剛性結構，結合高品質、自動化等周邊配備與完整系列規格尺寸，提供您高效能、高生產力的加工對策；廣為全球知名汽車工業、精密模具工業、航太工業與能源工業等加工大廠所采用
LP-F 系列搭配自動化交換頭庫與立臥換刀系統成為五面加工機，更彈性的加工能力可充分符合您今日與未來的各種加工需求
LP-F 產品地圖 ( 三軸行程 )
系列化產品線，規格齊全，搭配高彈性之自動化交換頭庫與立臥換刀系統，提供全自動化、高效能與高生產性之加工性能
模組化的主軸設計，提供不同的切削特性，符合多樣化的加工需求
X、Y 軸采用超高剛性滾柱型線性滑軌，兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色，剛性與控制性大幅提升
Z 軸采用高剛性硬軌設計，經熱處理后再精密研磨，適合重切削。 ( 選用直結式高速主軸，Z 軸可選擇滾柱型線性滑軌設計 )
高彈性五面加工功能 全自動交換立/臥式頭庫、刀庫
LP 系列可結合自動化交換頭庫與立臥換刀系統，提供高效率、多功能之五面加工能力
自動化交換頭庫配置頭蓋與臥式附加頭二組獨立儲倉，移動采用線性滑軌設計，提供快速附加頭交換能力；
各儲倉均配置獨立活動門，僅于換頭時開啟，防止切屑污染頭庫，有效延長機構使用年限
立臥換刀系統，所有換刀動作及換刀點皆有檢知器及時序掃描，確保換刀之穩定性及可靠度
標準 32T 換刀系統，另可選用 60T / 90T / 120T 刀庫
