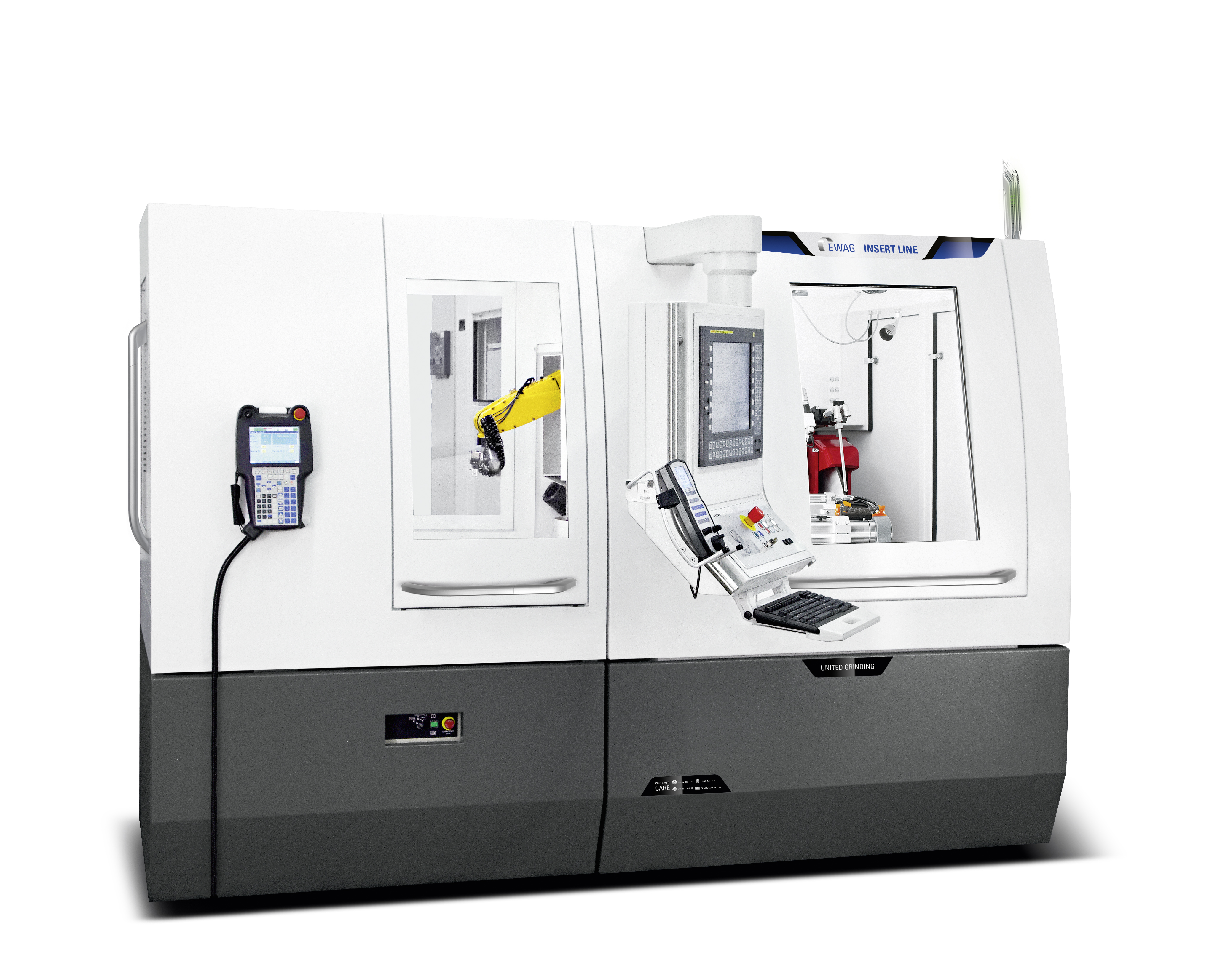

EWAG INSERT LINE

機床特征簡要說明（Introduction）：

適合周邊磨削，可轉位刀片配合可轉位刀片
■工件材料：硬質合金、金屬陶瓷、陶瓷、立方氮化硼、聚晶金剛石
■磨削主軸功率：12KW
■磨輪直徑：350-500mm
■機內砂輪修整
■機內刀具測量
■花崗巖床身
■靜壓導軌
■最大軸移動速度：30m/min
■優良的磨床和上料系統人體工程學設計
■緊湊的機床結構（W*H*D:最大3*2*3m）
■獨特的動力傳動：所有軸都采用直接傳動（轉動軸的力矩傳動和X軸與Y軸的線性電機直接驅動）保證高精確度和磨削工藝穩定性，并且也保證了高動力
■伊瓦格專門為這款新磨床提供一種自動上下料系統。該機床采用了“Compact Line”相類似的結構緊湊的自動上下料系統，采用Fanuc 200iC 機械手。它使得裝料時間能夠控制在四秒之內，并且能夠根據客戶不同的應用進行相應的調整
■在接觸區產生更少的摩擦和更低的熱應力：新的磨削技術在加工過程中避免了可轉位刀片的過熱。工件和磨輪僅產生點接觸，并且從不橫穿整個表面。采用此項新 技術伊瓦格公司的Insert Line保證其產品具有高形面精度和切削刃質量。因此,C軸的中心恰好與B軸回轉中心同心。CNC軸因此在插補模式下需要移動的距離顯著縮短了

技術參數：
